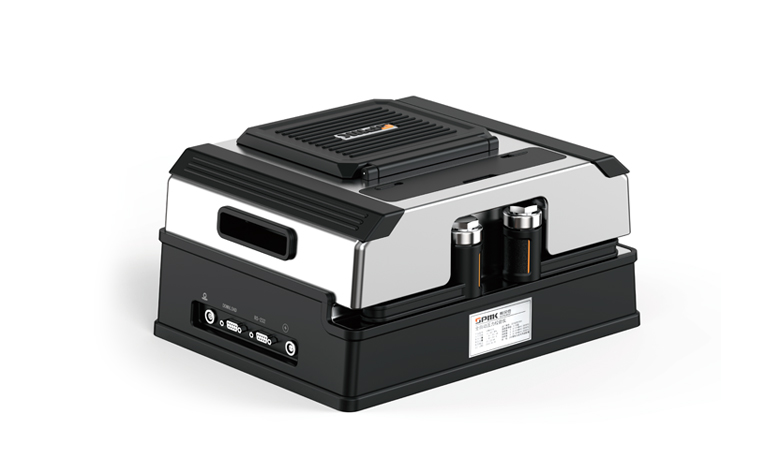

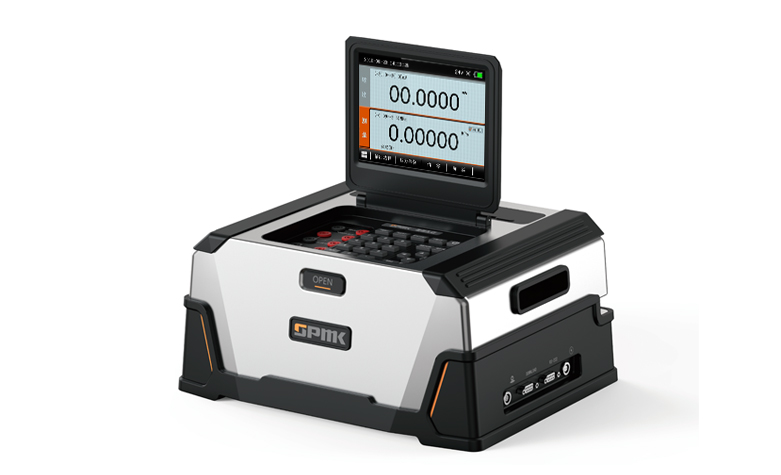

SPMK221G全自動壓力校驗儀（氣壓款）
SPMK221G全自動智能便攜式壓力校驗儀包含了造壓、測壓、電信號測量和輸出以及Hart通訊功能,適用于現場壓力類儀表的校準工作。與其他校準設備不同,SPMK221G采用智能控制,能快速準確輸出設定的壓力值。
壓力范圍：（-90～100）kPa、（-0.09～2.5）MPa、
? ? ? ? ? ? ? ? ?（-0.09～4）MPa、（-0.09～7）MPa
產品詳情
SPMK221G全自動壓力校驗儀（氣壓款）包含了造壓，測壓，電信號測量和輸出以及HART通訊功能，適用于現場壓力類儀表的校準工作。與其它校準設備不同，SPMK221G采用智能控制，能快速準確輸出設定的壓力值。SPMK221G對儀表接口的方便性和實用性做了特殊處理，可以幫助工作人員高效，高質，安全的完成指針類儀表、壓力變送器、壓力開關等儀表的快速校準工作。利用HART功能可以完成智能壓力變送器的檢定校準。
主要特點
◆ 8吋彩色觸屏；
◆ 內置自動造壓源；
◆ 交直流兩用，內置充電電池；
◆ 雙路輸出接口，可旋轉收納；
◆ 支持校準HART智能型儀表；
◆ 可外接SDP模塊式智能數字壓力校驗儀；

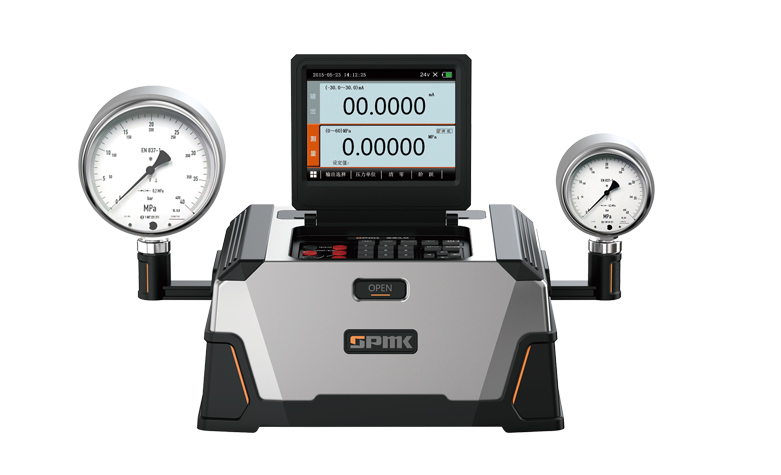

◆ 具有預壓功能，可支持同時檢定多塊壓力儀表；
◆ 友好的用戶界面，圖標式管理菜單，圖文式幫助界面；
◆ RS232通訊接口，波特率可選；
◆ 便于攜帶，方便維護。
技術參數
產品參數
◆ 壓力控制波動度： 0.005%FS
◆ 顯 示：4/5/6位顯示，用戶可自定義；
◆ 使用環境：存放溫度：(5～35)℃；工作溫度：(15～25)℃；相對濕度：<90%，非凝露；大氣壓：(86～106)kPa.a；
◆ 壓力接口： 2個M20×1.5標準內螺紋；
◆ 電池續航能力： 12小時；
◆ 外形尺寸： (360×240×210)mm；
◆ 重 量：12kg。
電測指標
項 目 | 范 圍 | 分辨力 | 準確度 | |
測量 | mV測量 | (-300～300)mV | 1μV | ±(0.008%RD+6μV) |
V測量 (自動量程) | (-5～5)V | 20μV | ±(0.008%RD+100μV) | |
(-12～12)V | 100μV | ±(0.008%RD+240μV) | ||
(-30～30)V | 100μV | ±(0.008%RD+600μV) | ||
mA測量 | (-25～25)mA | 0.1μA | ±(0.008%RD+1.0μA) | |
(-50～50)mA | 0.1μA | ±(0.008%RD+2.0μA) | ||
開關測試 | 機械開關、NPN型開關、PNP開關 | N/A | 響應時間＜10ms 如果開關帶點，電壓范圍(3～30)V | |
輸出 | 電流輸出 | (0～2.5)mA | 0.05μA | ±(0.008%RD+0.20μA) |
(2.5～25)mA | 0.5μA | ±(0.008%RD+1.0μA) | ||
電壓輸出 | (0～16)V | 250μV | ±(0.008%RD+0.5V) | |
電源輸出 | (16～30)V | 1V | 步進值1V，最大帶載70mA,±1V(24V除外)，±0.24V@24V | |
總線通訊 | 支持HART總線通信、Profibus PA總線通信 | |||
產品選型
SPMK221G全自動壓力校驗儀選型表
型 號 | 微壓版 | 氣壓版 | 氣壓版 | 氣壓版 |
壓力自動發生范圍 | (-90～100)kPa | (-0.09～2.5)MPa | (-0.09～4)MPa | (-0.09～7)MPa |
內置壓力模塊一 | (-90～100)kPa | (0～2.5)MPa | (-0.095～4)MPa | (-0.095～6)MPa |
內置壓力模塊二 | (-16～16)kPa | (-90～250)kPa | / | / |
控制穩定性 | ≤0.003%FS | ≤0.003%FS | ≤0.003%FS | ≤0.003%FS |
傳壓介質 | 空氣 | 空氣 | 空氣 | 空氣 |
任務功能 | ★ | ★ | ★ | ★ |
HART通訊 | ★ | ★ | ★ | ★ |
數據存儲 | ★ | ★ | ★ | ★ |
壓力開關檢測 | ★ | ★ | ★ | ★ |
mA/mV/V測量 | ★ | ★ | ★ | ★ |
電流輸出 | ★ | ★ | ★ | ★ |
電流輸出 | ||||
24VDC 輸出 | ★ | ★ | ★ | ★ |
溫度自動補償 | ★ | ★ | ★ | ★ |
外接壓力模塊 | ★ | ★ | ★ | ★ |
① ★表示有；溫度自動補償范圍為(-10～50)℃，1年準確度；
② 內置模塊可定制，規格可參考本頁《內置模塊選型表》的內容。
模塊選型
內置模塊選型表
壓力范圍 | 準確度等級 | 微壓版 | 氣壓版(2.5MPa) | 氣壓版(4MPa) | 氣壓版(6MPa) |
(-5～5)kPa | 0.02/0.05 | ★ | / | / | / |
(-10～10)kPa | 0.02/0.05 | ★ | / | / | / |
(-16～16)kPa | 0.02/0.05 | ★ | / | / | / |
(-25～25)kPa | 0.02/0.05 | ★ | / | / | / |
(-40～40)kPa | 0.02/0.05 | ★ | / | / | / |
(-60～60)kPa | 0.02/0.05 | ★ | / | / | / |
(-100～100)kPa | 0.02/0.05 | ★ | / | / | / |
(-100～160)kPa | 0.02/0.05 | / | ★ | ★ | / |
(-100～250)kPa | 0.02/0.05 | / | ★ | ★ | ★ |
(-100～400)kPa | 0.02/0.05 | / | ★ | ★ | ★ |
(-100～600)kPa | 0.02/0.05 | / | ★ | ★ | ★ |
(-0.1～1)MPa | 0.02/0.05 | / | ★ | ★ | ★ |
(-0.1～1.6)MPa | 0.02/0.05 | / | ★ | ★ | ★ |
(-0.1～2.5)MPa | 0.02/0.05 | / | ★ | ★ | ★ |
(0～4)MPa | 0.02/0.05 | / | / | ★ | ★ |
(0～6)MPa | 0.02/0.05 | / | / | / | ★ |
(0～10)MPa | 0.02/0.05 | / | / | / | / |
(0～25)MPa | 0.02/0.05 | / | / | / | / |
(0～40)MPa | 0.02/0.05 | / | / | / | / |
(0～60)MPa | 0.02/0.05 | / | / | / | / |
注:★表示有
隨機附件
裝箱清單
名 稱 | 型 號 | 單 位 | 數 量 |
全自動壓力校驗儀 | SPM221G | 臺 | 1 |
使用說明書 | 《SPMK221G使用說明書》 | 本 | 1 |
保修卡 | 份 | 1 | |
合格證 | 份 | 1 | |
電源適配器 | 個 | 1 | |
表筆線 | 1米 紅色 | 條 | 2 |
表筆線 | 1米 黑色 | 條 | 2 |
鱷魚夾 | 紅色 | 個 | 2 |
鱷魚夾 | 黑色 | 個 | 2 |
過濾器 | 個 | 2 | |
信號線 | 條 | 1 | |
裝箱清單 | 份 | 1 |
