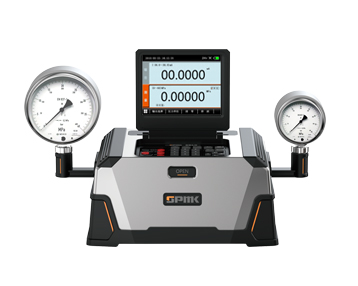

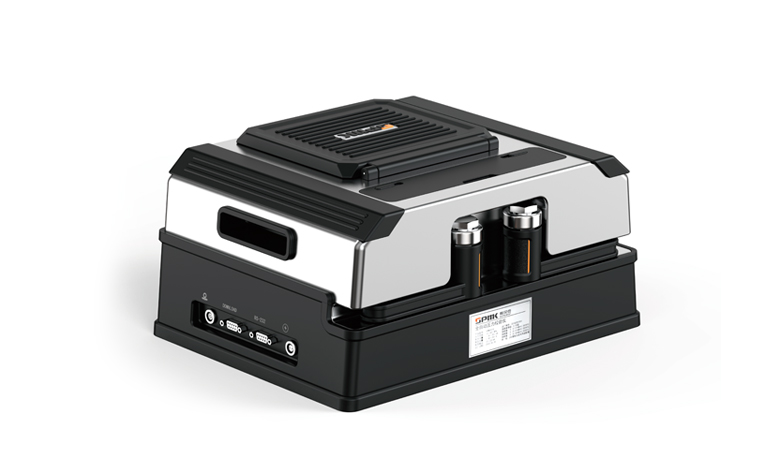

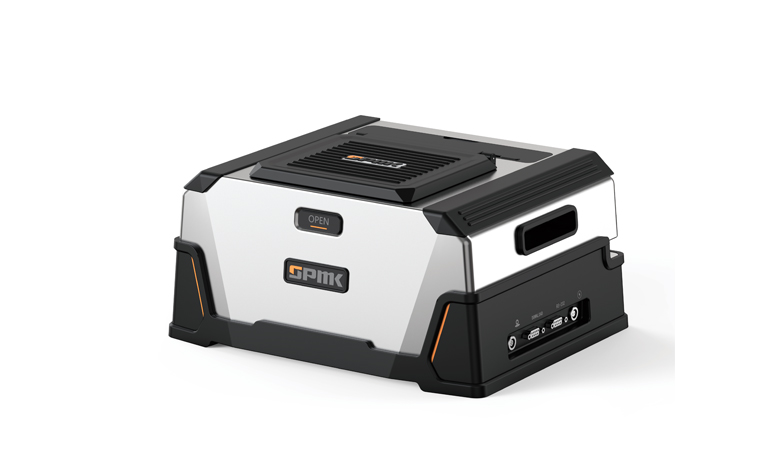

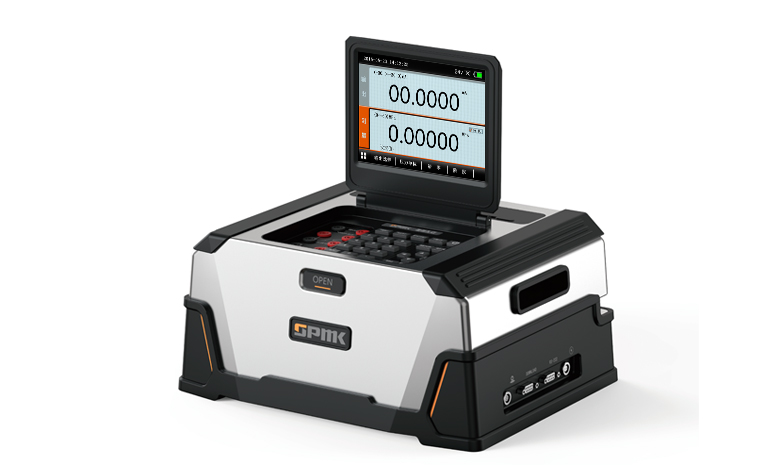

SPMK221G-60全自動壓力校驗儀（液壓款）
SPMK221G-60全自動壓力校驗儀包含了造壓、測壓、電信號測量和輸出以及Hart和Profibus PA通訊功能,箱式結構,體積小,便于攜帶,適用于現場壓力類儀表的校準工作。
壓力范圍：（0～60）MPa
產品詳情
簡 介
SPMK221G-60全自動壓力校驗儀是一款液壓介質的校驗裝置，其壓力可達60MPa。采用智能控制，能快速準確輸出設定的壓力值，可以高效、高質、安全的完成指針類儀表、壓力變送器、壓力開關等儀表的快速校準工作。
主要特點
◆ 8吋彩色觸屏；
◆ 內置自動造壓源；
◆ 交直流兩用，內置充電電池；
◆ 雙路輸出接口，可旋轉收納；
◆ 支持校準HART智能型儀表；
◆ 可外接SDP模塊式智能數字壓力校驗儀；
◆ 具有預壓功能，可支持同時檢定多塊壓力儀表；
◆ 友好的用戶界面，圖標式管理菜單，圖文式幫助界面；
◆ RS232通訊接口，波特率可選；
◆ 便于攜帶，方便維護。
技術參數
產品參數
◆ 顯示：4/5/6位顯示，用戶可自定義；
◆ 使用環境：環境溫度：(0～50)℃；相對濕度：<90%，非凝露；大氣壓：(86～106)kPa.a；
◆ 壓力接口： 2個M20×1.5標準內螺紋；
◆ 電池續航能力： 8小時；
◆ 外形尺寸： (360×295×210)mm；
◆ 重 量：17kg。
電測指標
項目 | 范圍 | 分辨力 | 準確度 | |
測量 | mV測量 | (-300～300)mV | 1μV | ±(0.008%RD+6μV) |
V測量 (自動量程) | (-5～5)V | 20μV | ±(0.008%RD+100μV) | |
(-12～12)V | 100μV | ±(0.008%RD+240μV) | ||
(-30～30)V | 100μV | ±(0.008%RD+600μV) | ||
mA測量 | (-25～25)mA | 0.1μA | ±(0.008%RD+1.0μA) | |
(-50～50)mA | 0.1μA | ±(0.008%RD+2.0μA) | ||
開關測試 | 機械開關、NPN型開關、PNP開關 | N/A | 響應時間＜10ms 如果開關帶點，電壓范圍(3～30)V | |
輸出 | 電流輸出 | (0～2.5)mA | 0.05μA | ±(0.008%RD+0.20μA) |
(2.5～25)mA | 0.5μA | ±(0.008%RD+1.0μA) | ||
電壓輸出 | (0～16)V | 250μV | ±(0.008%RD+0.5V) | |
電源輸出 | (16～30)V | 1V | 步進值1V，最大帶載70mA，±1V(24V除外)，±0.24V@24V | |
總線通訊 | 支持HART總線通信、Profibus PA總線通信 | |||
產品配置
221G全自動壓力校驗儀（液壓版）配置表
產品名稱 | 全自動壓力校驗儀 |
壓力自動發生范圍 | (0～60)MPa |
內置壓力模塊一 | (0～60)MPa 0.02級 |
控制穩定性 | ≤0.005%FS |
傳壓介質 | 礦物質油或純凈水 |
任務功能 | 有 |
HART 通訊 | 有 |
數據存儲 | 有 |
壓力開關檢測 | 有 |
mA/mV/V測量 | 有 |
電流/電壓輸出 | 有 |
電壓輸出 | 有 |
溫度自動補償 | 有 |
外接壓力模塊 | 有 |
① 溫度自動補償范圍（-10～50）℃，1年準確度；②模塊可定制，規格可參考本頁《模塊選型表》。
模塊選型
內置模塊選型表
壓力范圍 | 準確度等級 | 液壓版(60MPa) |
(0～2.5)MPa | 0.02/0.05 | ★ |
(0～4)MPa | 0.02/0.05 | ★ |
(0～6)MPa | 0.02/0.05 | ★ |
(0～10)MPa | 0.02/0.05 | ★ |
(0～25)MPa | 0.02/0.05 | ★ |
(0～40)MPa | 0.02/0.05 | ★ |
(0～60)MPa | 0.02/0.05 | ★ |
注:特殊量程和準確度等級的，可單獨定制。
隨機附件
裝箱清單
名稱 | 型號 | 單位 | 數量 |
全自動壓力校驗儀 | SPM221G | 臺 | 1 |
使用說明書 | 《SPMK221G使用說明書》 | 本 | 1 |
保修卡 | 份 | 1 | |
合格證 | 份 | 1 | |
電源適配器 | 個 | 1 | |
表筆線 | 1米 紅色 | 條 | 2 |
表筆線 | 1米 黑色 | 條 | 2 |
鱷魚夾 | 紅色 | 個 | 2 |
鱷魚夾 | 黑色 | 個 | 2 |
過濾器 | 個 | 2 | |
信號線 | 條 | 1 | |
裝箱清單 | 份 | 1 |
