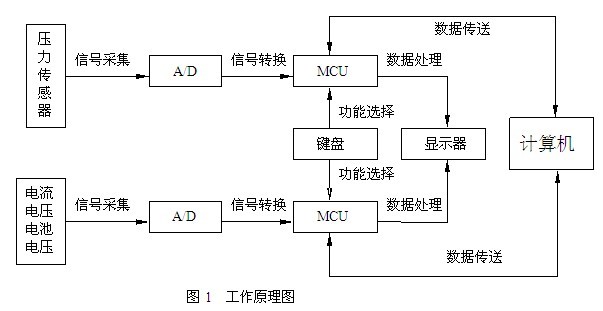

SPMK2002智能數字壓力校驗儀由壓力模塊和壓力校驗儀主機兩部分組成。壓力模塊由壓力傳感器和信號處理單元兩部分組成。壓力校驗儀主機由信號采集單元、信號處理單元、鍵盤功能選擇單元和數據顯示單元四部分組成。其工作原理圖如圖1所示。

  壓力模塊采用瑞士KELLER公司生產的高精度傳感器，產生0～100mV的模擬電壓信號，傳送給信號處理單元后轉換成數字信號，再由MCU作高精密的數據處理、計算，最后將結果送主機顯示器顯示及通過通訊端口傳送給計算機。此設計大大減小了信號傳輸過程中的干擾以及放大電路所產生的放大誤差，從而提高了測量精度。數據處理采用分段計算方法，可以彌補傳感器本身的非線性誤差。

  SPMK2002智能數字壓力校驗儀主機中的信號采集單元通過三通道來分別選擇電流測量、電壓測量及電池電壓測量，可通過按鍵輸入選擇。采集來的信號由24位A/D轉換器將模擬信號轉換成數字信號，再由MCU作高精度的數據處理、計算，最后將結果送主機顯示器顯示，并可通過通訊端口傳送給計算機。

  本儀器具有自校準功能，當儀器某項測量值達不到規定的精度要求時即可進行自校準，可通過鍵盤操作來實現自校準功能。具體操作方法見《SPMK2002智能數字壓力校驗儀校準》。
