產品介紹

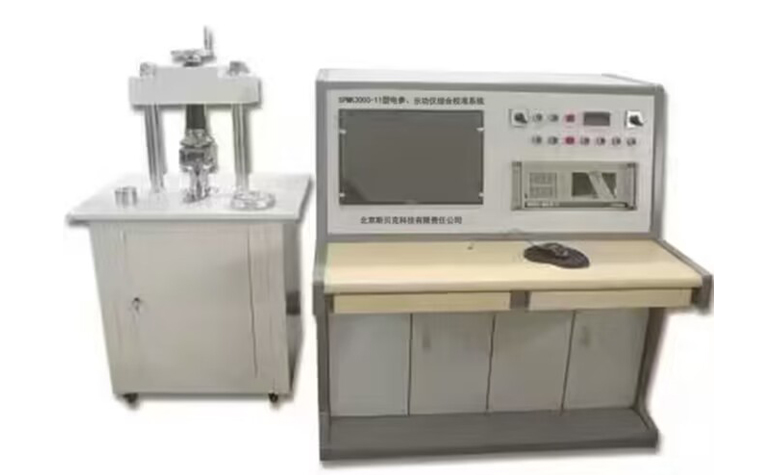

SPMK3000-11型全自動無線電參多功能集成校驗系統是北京斯貝克科技有限責任公司專為電參、示功儀載荷與位移校準及檢定設計的專用設備，能夠?qū)崿F(xiàn)對儀器的半自動與全自動校準，數據的自動讀入、處理，報表的打印等功能。本系統是由計算機與微處理系統相結合對機械系統進行自動控制，完成對電參、示功儀載荷與位移的校準檢定。本系統具有可靠性高、自動化程度高、精度高、軟件界面友好、易學易用、操作簡單等特點。

執行檢定規程

SYT6678-2007《電子示功儀校準方法》

JJF 1491-2014《 數字式交流電參數測量儀校準規范》

主要特點

◆ 全圖形軟件界面，windows 風格，同時以數字和曲線模擬顯示校準過程與示值，直觀明了，操作簡捷易懂。

◆ 具有手動、半自動、全自動等校準方式，任意設置校準計劃。

◆ 采用步進電機與減速機進行加載減載，外置式繞線輪，運行速度更快，過程更平穩，精度更高，操作方便，無噪音，工作穩定可靠，故障率低。

◆ 具有“一鍵”標檢定功能（支持本廠部分產品）。

◆ 提供數據庫存儲、查詢、打印等功能，數據自動處理、打印校準報表。

◆ 對具有自動校準功能的示功儀能夠自動讀入校準值、填寫校準報表、計算數據并打印報表（已集成我方通訊協議的且具有通信功能的產品）。

◆ 具有多重安全保護措施（硬件、軟件），防止系統過載，超行程運行，提高了系統的安全性。

技術指標

◆ 載荷范圍：0 ～ 300kN，精度：±0.1％FS；

◆ 載荷傳感器精度：±0.05%FS，壓力波動：±0.1％FS；

◆ 分辨率：0.01kN；

◆ 加載速度：從0 kN到滿量程加載時間≤30S，穩定時間≤5S；

◆ 位移范圍：0 ～ 12m ；

◆ 精度：±0.3％FS；

◆ 分辨率：0.001m；

◆ 位移速度：0 ～ 12m ≤60S；

◆ 沖程次數：≥6次/min；

◆ 電參電流：10 ～ 150A，精度：±0.5％FS；

◆ 電參電壓：20 ～ 650V，精度：±0.5％FS；

◆ 供電電源：AC220V ± 10％。

裝置功能

◆ 工作方式：電機加載。

◆ 壓力方式：加壓式；采用液驅氣往復式高壓氣體裝置及其增壓方法的專利技術，可對檢定人員提供安全保障。

◆ 檢定功能：全自動檢定和半自動檢定。

◆ 界面顯示：能以數字和模擬圖形顯示檢定過程（模擬圖形包括理論圖形和實際跟蹤圖形顯示）。

◆ 數據處理：具有對示功儀檢定數據的處理計算、存儲、查閱和打印功能。對具有自動通訊功能的示功儀能夠全自動通訊檢定，自動錄入檢定值、自動填寫檢定表、自動計算處理打印報表。

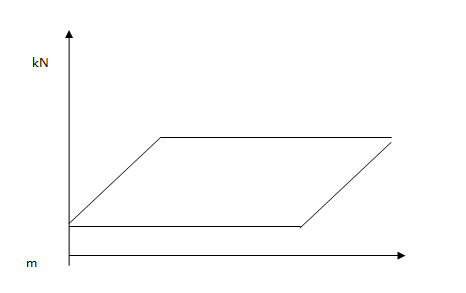

◆ 模擬測試功能：檢定裝置能動態模擬抽油機的載荷位移加載過程，并跟蹤顯示模擬加載過程中繪制的平行四邊形圖形。如下圖所示：

◆ 在模擬加載前，對加載的載荷（最大和最小）、位移、沖次可在檢定裝置的有效范圍內任意設置。

◆ 具有重力加速度模擬裝置，位移范圍0 ～ 2m，可驗證議器在加速度壞境的工作情況。

◆ 計算機： CPU:I3、顯示器22″液晶、硬盤1T以上、內存4G、網卡、聲卡、DVD光驅、串行接口2個和4個以上USB接口（安裝在操作臺便于接插的位置）、光電鼠標、鍵盤。

◆ 操作臺：金屬鈑金結構，表面噴塑處理，美觀耐用。

◆ 機械系統包括：機械加載系統、載荷電機與減速機、位移電機、稱重傳感器、行程傳感器以及超限位保護系統等組成。

◆ 電參校準包括：程控模塊、電壓校準模塊、電流校準模塊，用戶根據需要設置電參校準點，控制程序通過命令操作程控模塊，電壓模塊、電流模塊輸出標準的電壓、電流。對比功率儀的讀數，得到功率儀的相對誤差。

安全設計

設備應設計有完善的安全保護措施，如液驅氣往復式高壓氣體增壓裝置、過載保護、過壓保護、過流保護等，以確保在異常情況下設備能夠安全停機，避免損壞或事故發生。
