產品介紹

簡介

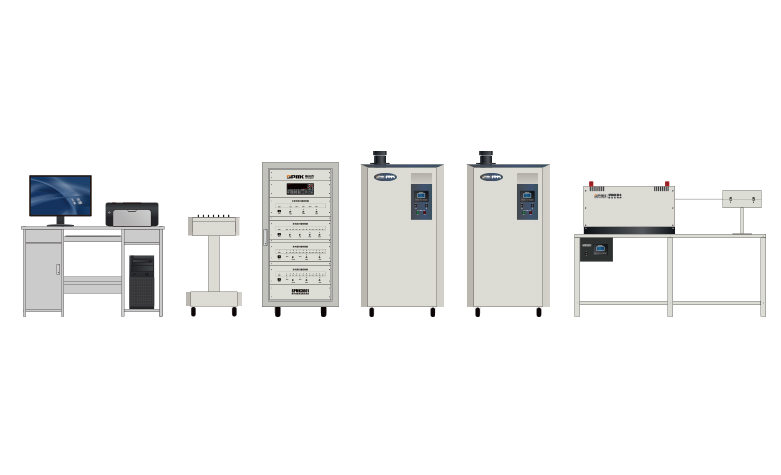

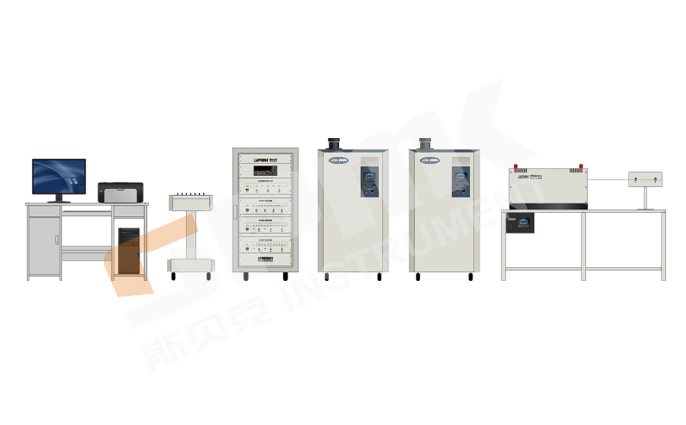

SPMK3001群爐熱電偶熱電阻自動檢定系統（群爐溫度自動檢定系統），是由計算機、打印機、六位半或七位半高精度數字多用表、兩級低電勢掃描控制器、RS485接口、高精度溫度控制儀表、水槽或油槽、熱電偶檢定爐和專用軟件等組成的自動控制與測試系統，是集計算機技術、微電測技術和自動測試技術于一體的新型智能化計量標準裝置。該系統用于自動檢定各種工作用熱電偶和熱電阻，可同時控制1-4臺檢定爐和1臺水槽或油槽（熱電偶、熱電阻能同時檢定），每臺檢定爐一次可檢定1-10支熱電偶，每臺水槽或油槽一次可檢定1-10支熱電阻，能滿足短時間內檢定大批量熱電偶和兼容熱電阻的檢定要求。系統采用了本公司多項技術創新成果，其軟、硬件均由本公司獨立開發并擁有完全自主知識產權。系統硬件結構方式采用標準化結構，方便系統維護和升級，具有方便、可靠的系統可擴展性。系統具有設計先進、結構合理、軟件功能齊全、操作方便、量值傳遞準確可靠、抗干擾能力強、組態靈活等一系列特點。能實現自動數椐采集、處理、表達、傳送、存儲和文檔管理及自動生成檢定證書等功能，利用本系統可大大提高工作效率。

系統主要特點：

低電勢掃描控制器

◆ 開關基片采用大面積敷金材料，具有高可靠性，使用壽命大于10年。

◆ 優良的開關性能，理想、一致、穩定的寄生熱電勢指標,多片開關經電路組合后，總寄生熱電勢小于0.4μV。

◆ 特殊加工的低電勢接線端子。

溫度控制系統

◆ 溫度控制系統采用自主研制的RS485通訊功能的智能PID控制器作溫度控制器。先進的PID自整定算法，有效地防止控溫過程中的超調和欠調現象，實現自然平穩的溫度過渡，既可減少不必要的等待時間，又可得到理想的恒溫指標。

◆ 支持PID參數的上位機遙控自整定，使客戶輕松自如地完成恒溫設備參數的自整定工作，并可支持在上位機中修改更新儀表PID控制參數和線性修正參數，從而保證系統最佳的恒溫控制效果。

◆ 采用交流過零觸發SSR作為功率輸出單元。

◆ 檢定爐控溫穩定性優于0.2℃/10min，水槽或油槽控溫穩定性優于0.04℃/10min。

RS232和RS485通訊接口

◆ 本系統數據采集設備采用六位半或七位半高精度數字多用表，采用RS232與計算機連接，

◆ 掃描控制器、水槽、油槽和檢定爐均采用RS-485工業現場總線，傳輸距離可到1200m，操作簡單，可靠性高。

標準機箱、機柜

◆ 系統硬件結構采用標準化結構,外形美觀大方，方便系統維護和升級。

系統軟件

軟件介紹

檢定系統軟件可在中文Win7、Win8、Win8.1、Win10等操作系統下運行,標準的Windows菜單、工具條、狀態行、對話框、多文檔窗口的用戶界面等。

軟件特點

◆ 可自動檢定R、S、B、K、N、J、E、T等分度號工作用熱電偶。允許不同分度號的熱電偶在同一檢定爐中進行檢定、數據處理和結果判定。

◆ 可檢定0-10mA、4-20mA、1-5V輸出的一體化溫度測量變送器。

◆ 可檢定Pt10、Pt100、Cu50、Cu100熱電阻（AA、A、B，C級）包括兩線制、三線制和四線制熱電阻。

◆ 廉金屬熱電偶檢定，檢定點溫度可選擇程序自動提供的、檢定規程規定(或推薦的)溫度點外，還允許用戶根據被檢偶的實際使用溫度重新設置檢定點，可設置1-10個檢定點。300℃以下檢定熱電偶時可使用二等標準鉑電阻取代二等標準玻璃計，實現自動檢定。

◆ 熱電偶系統可分別控制1～4臺熱電爐，外加1臺水槽或者油槽設備同時檢定，每批最多處理10只被檢，共可同時檢定40只熱電偶，10只熱電阻，有效地提高了恒溫設備的利用率，提高了工作效率。

◆ 可分別對4臺熱電偶檢定爐和1臺恒溫槽（水槽或油槽）進行自動控溫、自動采集測試數據，按檢定規程規定的計算方法進行數據處理、打印檢定記錄和證書數據、保存歷史記錄。自動完成各檢定爐各溫度點的連續檢定工作，參數設定后自動完成檢定任務，自動保存，無需人工操作。

◆ 提供2種可選擇的參考端處理方法，參考端可采用設定室溫補償，也可采用定時自動采集獲取參考端溫度。

◆ 顯示界面美觀方便，實時狀態控制顯示。實時數據曲線顯示、采集數據均使用統計均值濾波，確保數據的有效性，有效去除偶然誤差和粗大誤差。

◆ 檢定結束后自動設置檢定爐待機，數據處理后自動存盤，檢定數據具備實時存儲功能。在檢定過程中若突然停電或因故人為退出程序，再次啟動檢定程序時，可繼續上次檢定，可分點，分設備檢定/校準。

系統結構

計算機與各硬件的通訊

計算機與高精度數字多用表之間通過RS232通訊，計算機與其它硬件模塊采用RS485工業現場總線通訊，通訊距離可達1200m，線路簡單可靠。

自動掃描開關數據采集

各標準偶、被檢偶、各檢定爐熱電偶的參考端溫度、標準電阻和被檢熱電阻的電信號，通過兩級“低電勢掃描開關”送至高精度數字多用表，數字多用表分時采集任一標準或被檢的電勢值。

自動溫控系統

使用自主研制的智能PID溫度控制器，準確等級為0.1級。帶RS485接口，采用MODBUS通訊協議與計算機通訊，接受計算機的控制。
