多功能過程校驗儀具有測量和輸出兩種功能，校驗儀可以測量和模擬熱電阻的類型通常有Pt100、Pt500、Pt1000、Cu50、Cu100等；測量和模擬熱電偶的類型通常有B、S、R、K、N、E、J、T等；測量和模擬過程信號輸出的直流電流為4～20mA，直流電壓1～5V，頻率1Hz～10kHz，電阻10Ω～4kΩ等。

SPMK517多功能過程校驗儀

校驗儀設置在測量狀態時，可以與壓力模塊連接以測量壓力，相當于一塊數字壓力表；可以與熱電阻或熱電偶連接以測量溫度，相當于一臺數字溫度指示儀。校驗儀在連接熱電偶溫度時，通常具有內置參考端溫度自動補償功能，可以不用冷端補償器直接與熱電偶連接。有些校驗儀能手動切換補償功能。校驗儀設置在輸出狀態時，可以與壓力模塊連接以測量壓力，配上一臺手泵相當于一臺壓力校驗儀；可以模擬各種熱電阻、熱電偶和溫度變送器輸出相應的標準電信號以校驗溫度二次儀表。通常以數字鍵盤的形式設定模擬的溫度值，也可以用最小步進方式增加或遞減溫度以適用于模擬式溫度二次儀表的校驗。校驗儀在模擬熱電偶輸出時，通常也具有參考端溫度自動補償功能，使模擬熱電偶的輸出呈參考端溫度為輸出端子處溫度的電勢。有些校驗儀能手動切換補償功能。多功能過程校驗儀由測量電路、電平放大、信號路等組成。

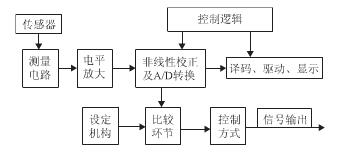

多功能過程校驗儀測量原理圖

SPMK517多功能過程校驗儀顯示清晰直觀，一表多能，使用方便，與模擬表相比，各項性能指標均有大幅度提高。但根據其工作原理，這類儀表的不足之處是易受電磁干擾、環境溫度影響大、溫度補償功能差，需要在使用中加以注意。
